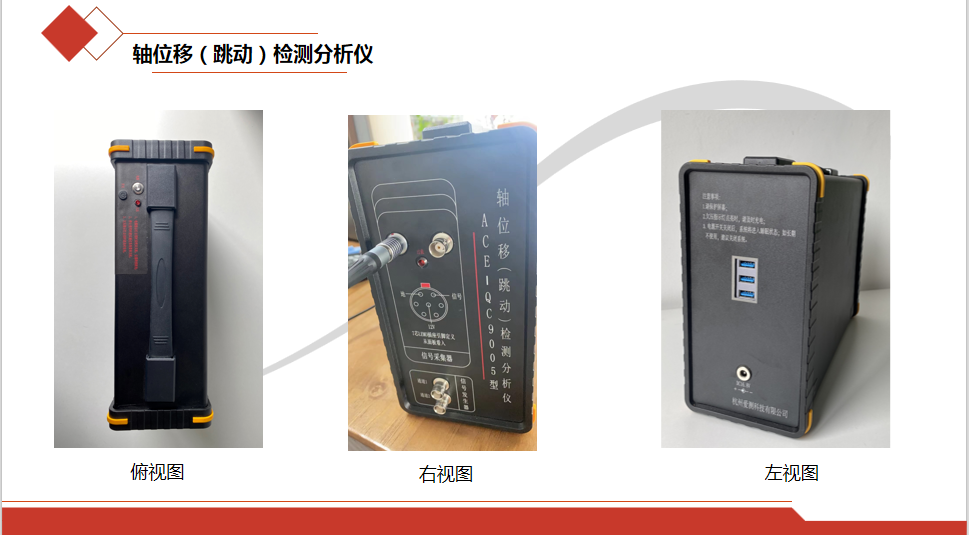

ACE-QC9005型轴位移（跳动）检测分析仪

配合激光位移传感器即可进行位移检测，安装使用方便；内部集成调零与平衡算法，数值精准；自带10英寸触摸显示屏，操作简单；兼容多种通信方式USB3.0及WIFI，便于扩展。

软件启动：（岳：181**0665*2145）
确保打开多通道分析仪的开关，启动桌面软件的快捷方式。右下方出现“硬件正在初始化”，说明仪器连接成功。
主界面：（岳：181**0665*2145）

仪器连接成功，初始化完成后，进入主界面。左侧为功能按键，中间为图像区，右侧为文本显示区。图形区域可以切换波形图和时间历程曲线的显示。
参数设置：（岳：181**0665*2145）

采样间隔：时间历程曲线的数据刷新间隔。

TS：测试时间，到达测试时间后自动停止。测试时间建议不要超过15分钟。

小数点位数：文本新显示数据小数点保留位数。
波形分辨率：波形显示时，横坐标显示的固定时间长度。

ACE-QC9005型轴位移（跳动）检测分析仪

校准：
校准需要进行两次测量。首先进行第一次测量，点击后“开始测量”，测试10秒后停止，此时“实测值”会刷新显示当前的测试数据，然后手动在“位移表读数”处输入当前位移传感器的显示值（确保传感器上的显示值不能跳动），“位移表读数”处也可以设置数据参考点位移值。以同样方式进行第二次测量。两次测试完成后，点击下方“位移校准”后，“灵敏度”的值自动计算出来。z后点击“确定”即可。
