产品概述

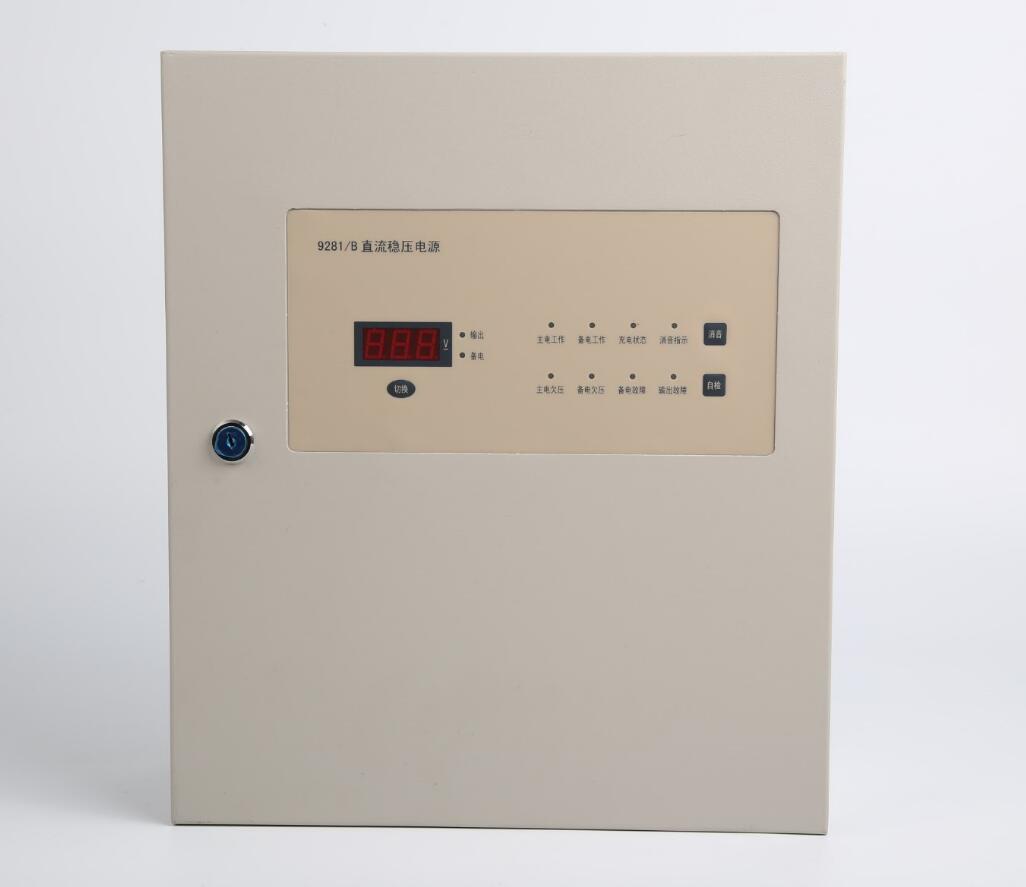

KT9282/B该电源是专为火灾报警控制器设计的具有AC/DC开关调制的不间断供电的一次直流稳压电源。具有主电、备电工作指示，主电欠压，备电欠压，备电故障指示。电池充电电路采用了限流恒压脉冲充电方式，提高了备用电池的寿命。本电源符合《消防联动控制设备通用技术条件（GB16806-1997）》中对电源的要求。安全要求符合（GB4717-93）标准。

产品参数

输出电压：24V（电压可调）

输出电流：0-30A

负载稳定度：不大于1×10e-2

电压稳定度：不大于1×10e-2

纹波电压：尖峰〈1%

交流输入：220V（＋10%，－15%，50Hz±1%）

直流输入：24V±10％(选配17Ah免维护电池)

保护电流（限流、截止型）：≥31A

主电欠压指示：交流输入电压≤187V

备电欠压指示：备用电池电压≤22V

备电故障指示：备电开路或短路

环境温度：0～40℃

壁挂式消防电源工作原理及功能

（一）、电路结构及框图

（二）、功能介绍

1、外形结构及尺寸：

1.主电工作指示灯：主电电压正常时，主电工作指示灯亮。

2.备电工作指示灯：当主电停电或欠压，备电投入时，备电工作指示亮。

3.充电状态指示灯：有主电，且无备电故障时，此灯亮表示对电池充电。

4.备电故障指示灯：当备电短路、开路或损坏，备电故障灯亮，备电充

电电路自动关闭。

5.备电欠压指示灯：当备电工作时，备电电压低于22V时，备电欠压灯

亮。

6.主电欠压指示灯：当输入交流电压低于187V时，主电欠压灯亮，并投入备电工作。

7.直流电压表。

8.电压转换开关。
