产品概述

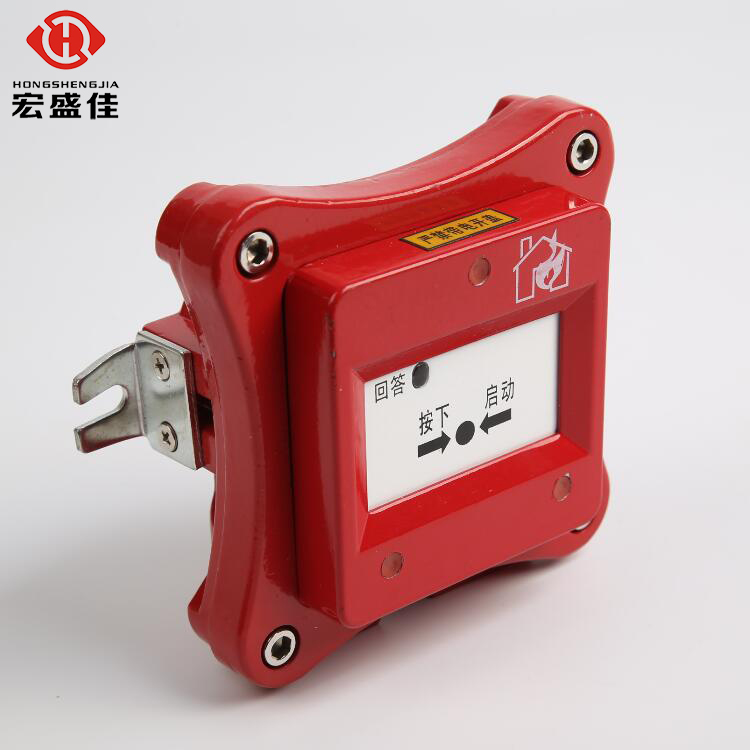

HAXH-25 型防爆消火栓按钮（简称按钮）为非编码开关型按钮，适用于安装在含有ⅡC级T6温度组别的爆炸性气体环境场所，当人工确认火灾事故发生后，按下此按钮，即可向火灾报警控制器发出启泵请求信号或直接启动消防水泵控制系统

产品参数

防爆形式：隔爆型
防爆标志：ExdⅡCT6
工作电压：DC24V(指示灯电源)
触点容量：0.5A或7A（触点容量可按用户要求设计）
触点数量：两个常开触点（可根据用户要求设计一个触点，常开、常闭任选）
防护等级：IP65
使用环境：温度：－20℃～＋50℃ 相对湿度：≤95％ 不结露；大气压力：80kPa～110kPa
进线口径：2-M22×1.5（进线口G1/2  G3/4  M20*1.5）
重    量：1.1 kg

防爆消火栓按钮产品尺寸图

防爆消火栓按钮接线图

接线：松开按钮盖的固定螺钉，将电缆线分别接在接线端子上（见下图）。连线接好后，将按钮盖与体装好.

D、D为DC24V电源（无极性）；A、A为无源输出触点；B、B为无源输出触点
