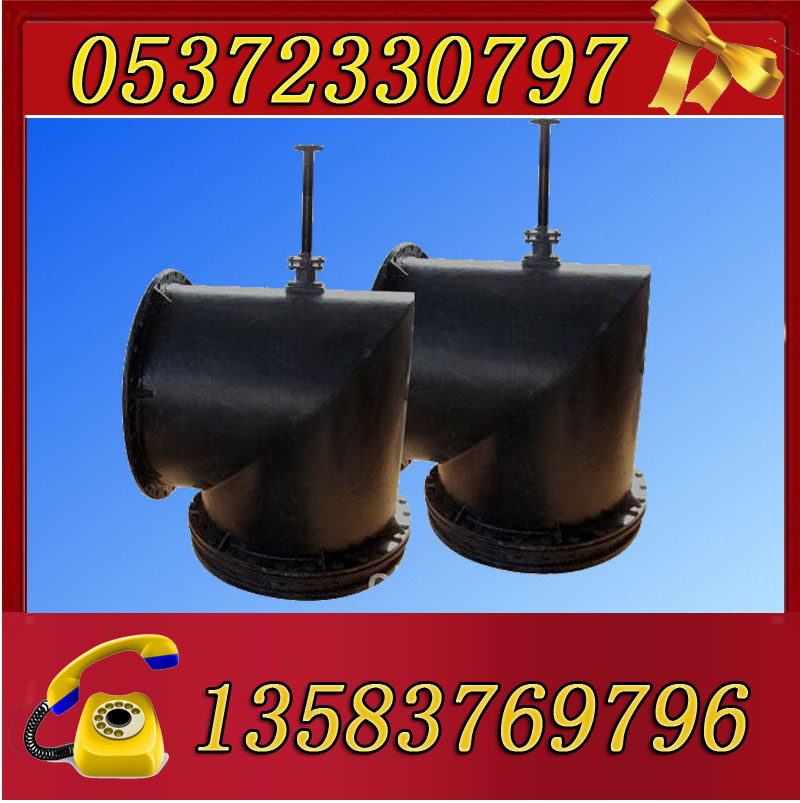

PZI配水闸阀、排水阀手动配水闸阀
PZ配水闸阀具有重量轻、结构简单、密封性能好。是目前矿山井下水泵房、各吸水井配水用阀最佳结构。
配水闸阀型号表示
PZ---配水闸阀
400---公称直径400mm
配水闸阀组成及作用：
1、  操纵装置：设计中采用手轮和螺母固定在一起，操纵杆仅作上移动而不旋转，为了减少旋转，为了减少旋转手轮时的阻力加上了滚珠采用滚动摩擦方式。
2、  2、闸阀：闸阀由阀体、阀舌、锥形密封环等部件组成，阀体为直角弯管式焊接件，锥形密封环是保证配水闸阀密封性能好坏的关键部位，为整体铸造，用法兰与阀体连接，发舌与阀杆的连接方式为铰接式。
3、  连接操纵杆和阀杆的便是连接杆。本产品提供四种规格长度，根据实际情况选用。
4、  法兰短管：作为配水巷和配水闸阀之间的连接管。  以PZI-800为列，代号意思：
型号公称直径：（毫米）介质：介质温度操作行程（毫米）压力（公斤力/厘米2）重量（公斤）带法兰短管操纵方式制造工艺
PZI-400  400             水       常温      216                1                 370                   手动操作  铸造/焊接
PZI-500 500 水常温 216  450 手动操作  铸造/焊接
PZI-600 600 水常温 290  637 手动操作  铸造/焊接
PZI-800 800 水常温 290  851 手动操作  铸造/焊接
PZI-1000
1000 水常温 314 1 1431 手动操作  铸造/焊接
