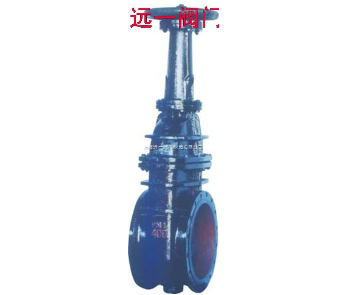

进店逛逛Z42W-2型楔式双闸板闸阀性能规范： 1.Z42W-2型手动楔式双闸板闸阀 2.Z542W-2型伞齿轮传动 3.Z942W-2型电动 4.煤气闸阀
| 型号 | 公称压力 MPa | 试验压力 | 工作温度℃ | 适用介质 | |
| 强度（水） | 密封（水） | ||||
| Z42W | 0.1 | 0.2 | 0.11 | ≤100 | 煤气 |
主要零件材料:
| 零件名称 | 材料 |
| 阀体 | HT200灰铸铁 |
| 阀盖 | HT200灰铸铁 |
| 手轮 | HT200灰铸铁 |
| 阀板 | 本体 |
| 阀杆 | 45*碳素钢 |
| 填料 | 油浸石棉盘根 |
主要外形及连接尺寸：
| 公称通径 DN（mm） | 主要结构尺寸（mm） | 重量 （Kg） | ||||||||
| L | D | D1 | D2 | b | z--d | H | H1 | Do | ||
| 300 | 330 | 435 | 395 | 362 | 24 | 12—23 | 1220 | 1074 | 450 | 420 |
| 350 | 330 | 485 | 445 | 412 | 26 | 12—23 | 1380 | 1244 | 450 | 480 |
| 400 | 330 | 535 | 495 | 462 | 28 | 16—23 | 1540 | 1291 | 500 | 530 |
| 450 | 330 | 590 | 550 | 518 | 28 | 16—23 | 1680 | 1486 | 560 | 610 |
| 500 | 350 | 640 | 600 | 568 | 30 | 16---23 | 2030 | 1606 | 640 | 850 |
| 600 | 390 | 735 | 705 | 670 | 30 | 20---25 | 2380 | 1895 | 640 | 1200 |
| 700 | 430 | 860 | 810 | 775 | 32 | 24---25 | 2460 | |||
| 800 | 470 | 975 | 920 | 880 | 34 | 24---30 | 2660 | |||
| 900 | 510 | 1075 | 1020 | 980 | 36 | 24---30 | ||||
| 1000 | 550 | 1175 | 1120 | 1080 | 36 | 28---30 | ||||
