宽带功率放大器 简介

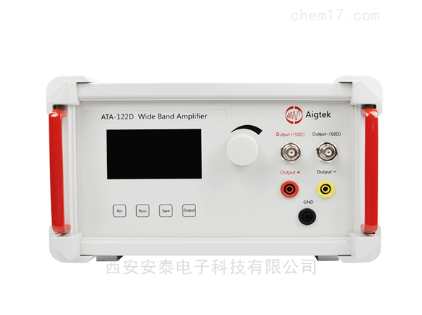

ATA-122D是一款理想的可放大交、直流信号的单通道宽带放大器。zui大差分输出70Vp-p (±35V)电压，输出电流1A，可与主流的信号发生器配套使用，实现信号的*放大。并且具有50Ω/1MΩ两档输入电阻可选，*匹配高低内阻信号源。：

增益　　ATA-122D宽带放大器增益可调，客户可根据自己的需求进行选择。

液晶显示　　ATA-122D采用液晶屏显示，操作界面一目了然，简洁易懂。

输出保护

短路及过流保护：

当放大器输出短路或电流超出放大器的zui大输出电流1A时，放大器将自动关断输出，并且提醒您此时放大器处于短路或过流保护状态。请您调低输出或排除外部线路故障后，方可重新输出。

过热保护：

当放大器在输出端接有重负载并且在环境温度较高的状况下工作时，如果放大器升温过高将自动断开输出，并且提醒您此时放大器处于过热保护状态。待温度降至正常后，方可重新输出。

宽带功率放大器 应用领域

电子类教学实验　　磁性材料的磁化特性(B-H曲线)测量

声纳系统　　超声波探伤

EMC信号加注

通道数：　　ATA-122D：单通道输出

输入接口特点：　　输入接口:BNC接头

输入电阻:50Ω、1MΩ可调

输入上限:10Vp-p　　带宽范围: DC ~ 20MHz(-3dB)

输出接口特点：　　输出接口:BNC接头(50Ω)

接线柱(1Ω)　　输出电阻:1Ω、50Ω可调

电压增益:0~26dB可调(0.5dB step)

差分输出电压:70Vp-p (±35V)

压摆率： 2000V/μs　　输出电流: 1A

zui大输出功率: 35W

ATA1000-4000系列功率放大器、ATA-5000系列前置放大器、ATG2000/3000系列功率信号源、ATA-L水声功率放大器等放大器产品。并已应用于MEMS实验、压电陶瓷(换能器)、磁性材料的磁化特性(B-H曲线)测量以及电磁场驱动、水声行业等众多领域。
