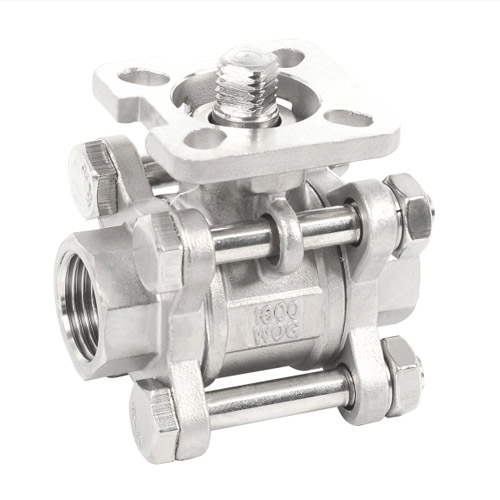

执行标准

防爆阔杆/全通径

适用温度范围 -20 to280℃

使用压力 ≤1.6MPa

适用介质 水、气、油

设计制造 GB/T-12224/ANSI B16.34

螺纹标准 BSPT/BSP/NPT/DIN/JIS/RC/G

检查与测试 GB/T-13927/API598

气压测试 1.6MPa



材料列表

部件名称 材质

阀体 CF8M CF8

阀盖 CF8M CF8

球 SS316 SS304

阀杆 SS316 SS304

阀座 RTFE RTFE

杆密封 PTFE PTFE

中头垫 PTFE PTFE

填料压套 SS202 SS202

手柄 - -

锁片 - -

胶套 - -

弹垫 SS202 SS202

螺母 SS202 SS202

螺栓 SS304 SS304

弹垫 A193Gr.B8 A193Gr.B8

螺帽 A194.Gr.8 A194.Gr.8



外形尺寸

SIZE DN L D H E

1/4" 6 72 11 51 100

3/8" 10 72 12 51 100

1/2" 15 62 15 57 105

3/4" 20 71 20 63 118

1" 25 77 25 77 128

1-1/4" 32 92 32 80 137

1-1/2" 40 101 38 92 170

2" 50 122 48 102 170

2-1/2" 65 162 64 115 215

3" 80 200 80 136 235
