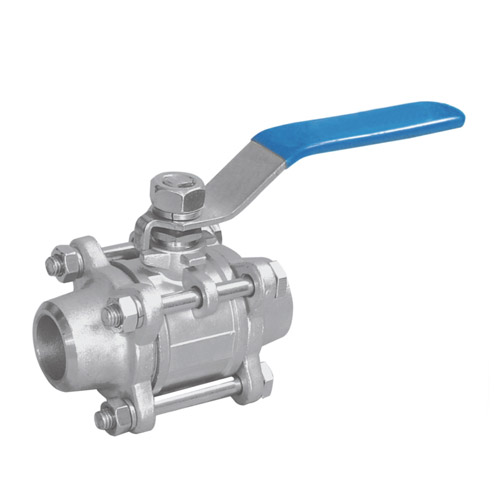

执行标准

防爆中轴/全流

适用温度范围 -20to120℃

使用压力 ≤1.6MPa

设计制造 GB/T-12237/ANSI B16.34

尺寸参照 GB/T-9113.1/ASMEB16.5CLASS150

长度 GB/T-12221/ASMWB16.1

螺纹标准 BSPT/BSP/NPT/DIN/JIS/RC/G

检查与测试



GB/T-13927/API598





材料列表

零件名称 材质

阀体 WCB CF8M CF8

阔盖 WCB CF8M CF8

球 SS304 SS316 SS304

阔杆 SS304 SS316 SS304

阀座 RTFE RTFE RTFE

杆密封 PTFE PTFE PTFE

中头垫 PTFE PTFE PTFE

填料压套 SS202 SS202 SS202

手柄 SS202 SS202 SS202

锁片 - - -

胶套 PLASTIC PLASTIC PLASTIC

弹垫 SS202 SS202 SS202

螺母 SS202 SS202 SS202

螺栓 SS202 SS202 SS202

外形尺寸

NPS DN d L H W

3/8" 10 12 66 50 95

1/2" 15 15 60 60 110

3/4" 20 20 74 63 110

1" 25 25 89 80 140

1-1/4" 32 32 95 86 140

1-1/2" 40 38 109 94 155

2" 50 50 129 104 180

2-1/2" 65 65 177 140 220

3" 80 80 193 152 260

4" 100 100 217 170 350
